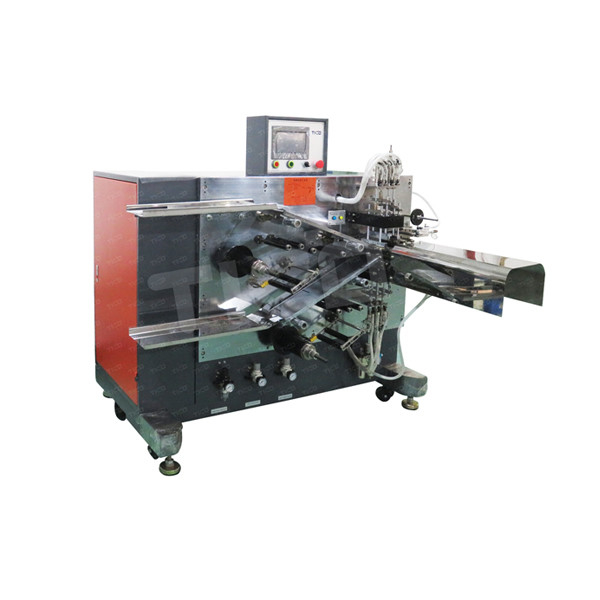

Máquina de enrolar semi-automática para supercondensadores

Breve Introdução

É usado para enrolar células cilíndricas.Carregar o eletrodo para a parte de enrolamento, enrolamento com separador, a fita aderente e descarregamento será concluído automaticamente.

Características

●A estrutura da agulha única é adotada.

●Carregamento manual, enrolamento automático, fixação automática de fita e descarga automática.

●A fita adesiva é colada horizontalmente (a fita é perpendicular ao ouvido polar), a fita adesiva é plana,e a posição da fita adesiva pode ser controlada com precisão sem alterar a posição.

●A velocidade de enrolamento é ajustável.

●A tensão pode ser ajustada.

Processo de enrolamento

a) Pré-enrolamento do separador: o comprimento do separador de pré-enrolamento pode ser economizado através do processo de faca dentada.

b) Introduzir o elétrodo negativo, guiar manualmente o elétrodo negativo para a parte de enrolamento; Introduzir o elétrodo positivo, guiar manualmente o elétrodo positivo para a parte de enrolamento;

c) Enrolamento;

d) Estação de transferência;

e) Separador de cortes, fita adesiva e material de descarga.

Parâmetro técnico

Requisito de tamanho do material

Precisão de enrolamento:

Quando o eléctrodo preencher as seguintes condições:

A tolerância de largura do eléctrodo é inferior a ± 0,2 mm; o erro de curvatura "S" do eléctrodo é inferior a

± 1 mm/500 mm;

O erro de forma da torre do separador é inferior a ± 0,2 mm;

A precisão do enrolamento pode satisfazer os seguintes requisitos:

± 0,5 mm; o erro de alinhamento dos eléctrodos é inferior a ± 0,5 mm; o alinhamento da secção do produto acabado é de ± 0,5 mm.

Garantia

Garantia de 1 ano com duração para a máquina de enrolar;

Garantia de 3 meses para o alfinete e o cortador de separadores;

6 meses para o olho fotoelétrico.
